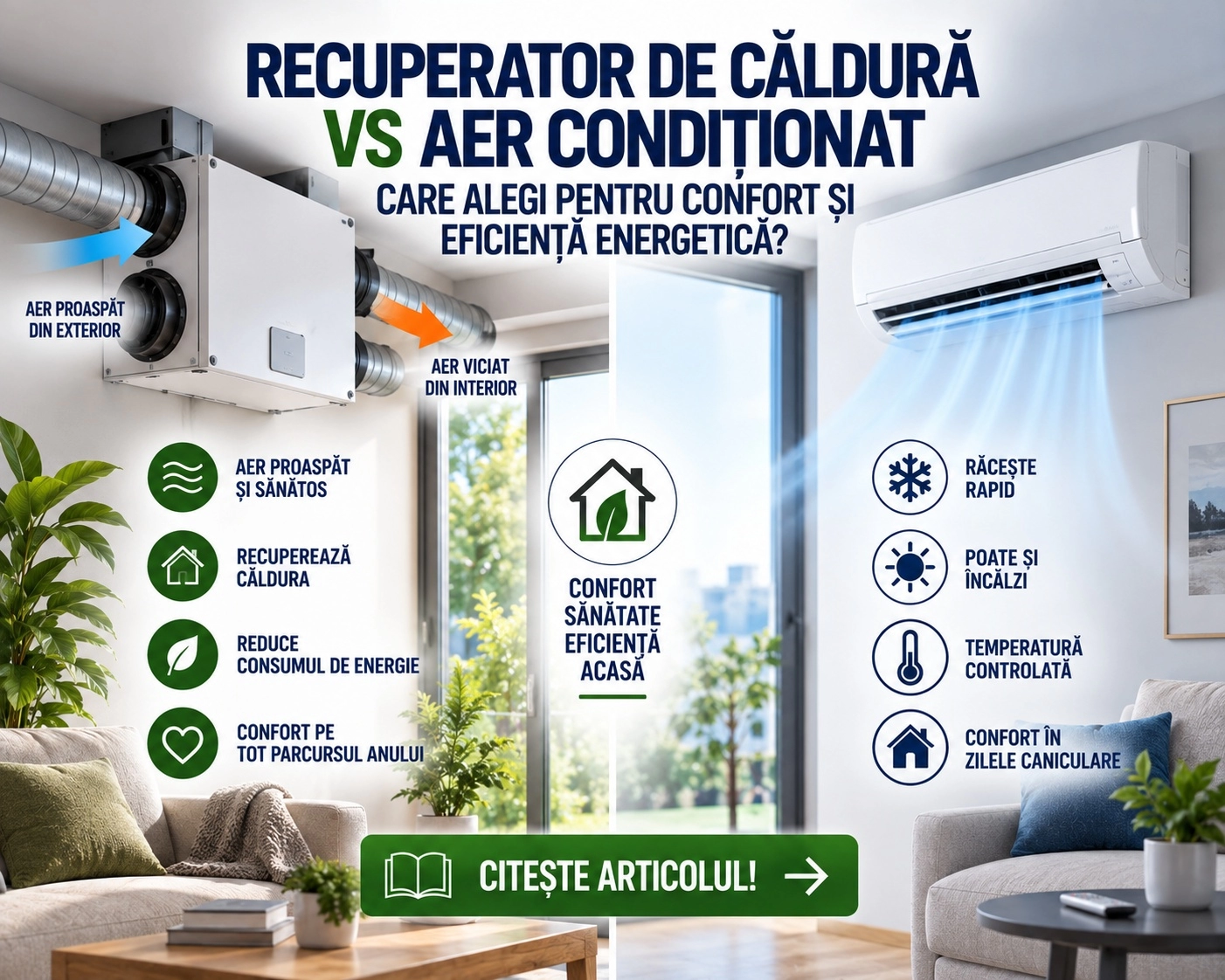

Recuperatorul de căldură şi aerul condiţionat nu sunt două variante ale aceluiaşi sistem. Ele rezolvă probleme diferite ale confortului interior şi, din acest motiv, comparaţia corectă nu începe cu întrebarea „care este mai bun?”, ci cu ce ai nevoie să rezolvi în locuinţă: ventilarea, temperatura sau ambele.
Recuperatorul de căldură este utilizat pentru ventilare mecanică cu recuperarea unei părţi din energia termică a aerului evacuat. Aerul condiţionat este utilizat în principal pentru climatizarea spaţiului, inclusiv pentru răcire şi, la modelele care permit acest lucru, pentru încălzire.
Într-o locuinţă poate exista, aşadar, nevoie atât de ventilare, cât şi de climatizare. Cele două sisteme nu trebuie considerate automat concurente.
Într-un sistem de ventilare cu recuperare de căldură, aerul viciat este evacuat din interior, iar aerul exterior este introdus controlat în locuinţă.
În interiorul echipamentului, cele două fluxuri de aer trec printr-un schimbător proiectat pentru transferul de energie între aerul evacuat şi aerul introdus, fără ca principiul de funcţionare să presupună amestecarea directă a celor două fluxuri în schimbător.
În sezonul rece, energia din aerul interior evacuat poate fi transferată parţial către aerul exterior introdus. Astfel, aerul proaspăt poate intra în locuinţă la o temperatură mai apropiată de cea interioară decât ar intra prin ventilarea directă printr-o fereastră.
În anumite condiţii de vară, transferul poate avea loc în sens invers, contribuind la limitarea sarcinii termice asociate introducerii aerului exterior mai cald. Funcţionarea efectivă depinde însă de temperaturile interioare şi exterioare, tipul schimbătorului, debitul de aer şi modul de control al echipamentului.
Un recuperator de căldură convenţional nu trebuie confundat cu un aparat de aer condiţionat.
Funcţia sa principală este ventilarea cu recuperare de energie, nu producerea activă a răcirii.
Dacă afară este foarte cald, recuperarea poate reduce în anumite condiţii impactul termic al aerului proaspăt introdus comparativ cu ventilarea directă, dar aceasta nu înseamnă că recuperatorul poate prelua automat sarcina de răcire a unei încăperi.
Căldura provenită din radiaţia solară, persoane, aparate electrice, iluminat şi alte surse interne poate necesita răcire activă. Pentru aceasta este necesar un sistem de climatizare dimensionat corespunzător.
Nici în sezonul rece recuperatorul nu trebuie tratat automat ca sursă principală de încălzire.
Recuperarea energiei din aerul evacuat poate reduce energia care altfel ar fi pierdută prin ventilare, dar echipamentul nu înlocuieşte în mod obişnuit necesarul sistemului de încălzire al clădirii.
În funcţie de sistem, pot exista funcţii sau componente suplimentare pentru tratarea aerului, însă acestea trebuie verificate pentru modelul şi configuraţia concretă.
Prin urmare, trebuie diferenţiate două funcţii: recuperarea energiei asociate ventilării şi producerea energiei necesare încălzirii spaţiului.
Aparatul de aer condiţionat modifică activ condiţiile termice ale aerului interior prin intermediul unui circuit frigorific.
În regim de răcire, sistemul preia căldură din spaţiul interior şi o transferă către exterior. La aparatele reversibile, ciclul poate fi inversat pentru a transfera căldură către interior în regim de încălzire.
Aerul condiţionat poate astfel controla temperatura unei încăperi sau a unei zone, în limitele capacităţii echipamentului şi ale condiţiilor pentru care a fost proiectat.
Capacitatea necesară nu trebuie aleasă exclusiv după suprafaţa camerei. Dimensionarea trebuie să ţină cont de sarcina termică, care poate fi influenţată de izolaţie, suprafeţele vitrate, orientare, expunerea solară, numărul de persoane, sursele interne de căldură şi condiţiile climatice.
Un aparat de aer condiţionat split obişnuit recirculă în principal aerul din încăpere. Aerul interior este aspirat prin unitatea interioară, tratat termic şi reintrodus în spaţiu.
Existenţa unei unităţi exterioare nu înseamnă că aerul exterior este introdus automat în cameră. Legătura dintre unitatea interioară şi cea exterioară deserveşte circuitul frigorific şi celelalte conexiuni necesare sistemului, nu reprezintă în mod obişnuit un traseu de introducere a aerului proaspăt.
Există echipamente şi configuraţii care pot integra funcţii suplimentare de ventilare sau aport de aer exterior, dar acestea trebuie verificate în documentaţia modelului şi nu trebuie atribuite tuturor aparatelor de aer condiţionat.
Răcirea aerului şi înlocuirea aerului interior cu aer exterior sunt două procese diferite.
Într-un spaţiu ocupat, oamenii generează dioxid de carbon, vapori de apă şi alţi contaminanţi specifici activităţilor desfăşurate în interior. În plus, materiale, mobilier, activităţi casnice şi alte surse pot influenţa calitatea aerului.
Aparatul de aer condiţionat poate modifica temperatura aerului recirculat, dar un sistem split obişnuit nu asigură prin această recirculare necesarul de aer proaspăt al încăperii.
De aceea, o cameră poate avea o temperatură confortabilă şi, în acelaşi timp, să necesite ventilare.
La fel cum aerul condiţionat nu trebuie confundat cu ventilarea, nici recuperatorul nu trebuie considerat un aparat de aer condiţionat.
Recuperatorul poate reduce impactul energetic al schimbului de aer dintre interior şi exterior, însă nu este destinat, în configuraţia convenţională, să elimine întreaga sarcină de răcire a clădirii.
Dacă o încăpere se supraîncălzeşte din cauza expunerii solare, suprafeţelor vitrate, temperaturilor exterioare ridicate sau aporturilor interne de căldură, poate fi necesară răcirea activă.
Recuperatorul gestionează în principal ventilarea şi recuperarea de energie, iar aerul condiţionat gestionează în principal climatizarea.
În cazul unui sistem split obişnuit, o mare parte din aerul tratat este recirculat în aceeaşi încăpere. Acest lucru permite aparatului să controleze temperatura fără să fie necesară răcirea continuă a unui volum complet nou de aer exterior.
Recircularea nu este în sine o problemă. Devine importantă atunci când este confundată cu ventilarea.
Dacă spaţiul este ocupat şi nu există suficient schimb de aer cu exteriorul, concentraţia de CO₂ şi a altor contaminanţi generaţi în interior poate creşte în timp. Cauza este ventilarea insuficientă în raport cu ocuparea şi sursele existente, nu funcţionarea aparatului de aer condiţionat în sine.
În regim de răcire, un aparat de aer condiţionat poate elimina o parte din umiditatea aerului atunci când temperatura suprafeţei schimbătorului interior permite condensarea vaporilor de apă.
Cantitatea de apă eliminată depinde de condiţiile interioare, regimul de funcţionare, dimensionarea şi caracteristicile echipamentului.
De aceea, nu este corect să presupunem că orice aparat de aer condiţionat va menţine automat umiditatea la o anumită valoare sau că va usca întotdeauna excesiv aerul.
Nu. Comportamentul sistemului faţă de umiditate depinde de tehnologia utilizată.
Un sistem de ventilare evacuează aer interior şi introduce aer exterior, iar acest schimb influenţează şi bilanţul de umiditate al locuinţei.
Există schimbătoare proiectate în principal pentru recuperarea căldurii şi există soluţii care permit şi transferul unei părţi din umiditate. Caracteristicile trebuie verificate pentru echipamentul concret.
Prin urmare, expresia „recuperatorul menţine umiditatea optimă” nu trebuie utilizată ca regulă generală.
Aerul proaspăt şi aerul răcit descriu două caracteristici diferite.
Aerul exterior introdus printr-un sistem de ventilare contribuie la înlocuirea aerului interior. În funcţie de sistem, acesta poate fi filtrat şi poate beneficia de recuperarea unei părţi din energia aerului evacuat.
Aerul răcit de un aparat de aer condiţionat este, în cazul unui split obişnuit, în principal aer interior recirculat şi tratat termic.
Un spaţiu poate avea nevoie simultan de aer proaspăt pentru ventilare şi de răcire pentru controlul temperaturii.
Deschiderea ferestrelor produce un schimb de aer care depinde de vânt, diferenţele de temperatură, poziţia şi dimensiunea deschiderilor şi alte condiţii ale clădirii.
În timpul verii, dacă aerul exterior este mai cald sau mai umed decât cel interior, introducerea acestuia poate creşte sarcina pe care sistemul de climatizare trebuie să o gestioneze.
În sezonul rece, aerul exterior rece introdus trebuie încălzit ulterior de sistemul de încălzire.
Ventilarea mecanică cu recuperare de energie urmăreşte tocmai realizarea unui schimb controlat de aer, recuperând o parte din energia care altfel ar fi evacuată împreună cu aerul interior.
Sistemele de ventilare cu recuperare utilizează filtre pentru protecţia echipamentului şi, în funcţie de configuraţie, pentru filtrarea aerului introdus în interior.
Clasa şi capacitatea de filtrare diferă între produse. Nu trebuie presupus că toate recuperatoarele utilizează aceeaşi combinaţie de filtre sau că pot elimina toate tipurile de poluanţi.
Atunci când filtrarea este un criteriu important, trebuie verificate clasa filtrului, compatibilitatea filtrelor disponibile, pierderea de presiune asociată şi recomandările producătorului.
Un filtru încărcat poate influenţa debitul şi funcţionarea sistemului, motiv pentru care întreţinerea trebuie realizată conform documentaţiei echipamentului şi condiţiilor reale de utilizare.
Nu există un răspuns universal, deoarece cele două sisteme răspund unor necesităţi diferite.
Dacă problema principală este ventilarea insuficientă într-o locuinţă etanşă, un sistem de ventilare poate reprezenta soluţia relevantă. Dacă problema principală este supraîncălzirea spaţiului, este necesară evaluarea unei soluţii de răcire.
Dacă locuinţa are nevoie atât de ventilare controlată, cât şi de răcire activă, alegerea unuia dintre sisteme nu elimină automat necesitatea celuilalt.
Recuperatorul de căldură şi aerul condiţionat nu trebuie comparate după întrebarea „care este mai bun?”, ci după funcţia de care are nevoie clădirea: ventilare, climatizare sau ambele.
În partea următoare analizăm diferenţele privind calitatea aerului, CO₂, umiditatea, filtrarea, confortul termic şi consumul energetic, precum şi ce poate şi ce nu poate face fiecare sistem în aceste privinţe.
Una dintre cele mai importante diferenţe dintre recuperatorul de căldură şi aerul condiţionat apare atunci când analizăm calitatea aerului interior.
Un sistem de ventilare cu recuperare de căldură realizează un schimb controlat de aer: evacuează aer din interior şi introduce aer exterior. Un aparat de aer condiţionat split obişnuit recirculă în principal aerul din încăpere şi îi modifică temperatura.
Prin urmare, cele două echipamente contribuie diferit la confort. Recuperatorul gestionează schimbul de aer, iar aerul condiţionat gestionează în principal temperatura şi, în anumite condiţii de răcire, contribuie şi la dezumidificare.
Persoanele aflate într-o încăpere generează dioxid de carbon prin respiraţie. Dacă spaţiul este ocupat şi schimbul de aer cu exteriorul este insuficient, concentraţia de CO₂ poate creşte.
Un aparat de aer condiţionat split obişnuit nu rezolvă această problemă doar prin recircularea şi răcirea aerului interior.
Un sistem de ventilare poate contribui la controlul concentraţiei de CO₂ prin introducerea aerului exterior şi evacuarea aerului interior, dacă debitul de ventilare este adecvat ocupării şi utilizării spaţiului.
Este importantă însă dimensionarea corectă. Simplul fapt că într-o cameră există un recuperator nu garantează automat că debitul de aer este suficient în orice situaţie.
Nu. Calitatea aerului interior depinde de mai mulţi factori, iar ventilarea este doar unul dintre aceştia.
Contează sursele de poluanţi din interior, numărul de persoane, activităţile desfăşurate, umiditatea, contaminanţii exteriori, debitul real de ventilare, distribuţia aerului şi starea filtrelor.
Un sistem de ventilare proiectat şi utilizat corespunzător poate contribui semnificativ la evacuarea contaminanţilor generaţi în interior şi la introducerea controlată a aerului exterior.
Nu trebuie însă prezentat ca o soluţie care elimină automat orice problemă de calitate a aerului.
Filtrele au roluri care pot include protejarea echipamentului şi filtrarea aerului introdus, în funcţie de configuraţia sistemului.
Performanţa filtrării depinde de clasa filtrului, construcţia echipamentului, debitul de aer, starea filtrului şi contaminanţii pe care doreşti să îi limitezi.
Nu toate filtrele reţin aceleaşi tipuri şi dimensiuni de particule. De aceea, dacă locuinţa se află într-o zonă cu trafic intens, praf, polen sau alte surse exterioare de particule, filtrarea trebuie analizată ca un criteriu distinct de alegere.
Nu este suficient să verifici dacă recuperatorul „are filtru”. Trebuie să verifici ce sistem de filtrare utilizează modelul respectiv şi ce opţiuni compatibile sunt disponibile.
Nu automat. Filtrarea şi funcţionarea aerodinamică a sistemului trebuie analizate împreună.
Un filtru produce o anumită rezistenţă la trecerea aerului, iar această rezistenţă se poate modifica pe măsură ce filtrul se încarcă.
Înlocuirea filtrului original cu unul ales doar pentru o capacitate de filtrare aparent mai mare poate influenţa debitul şi funcţionarea echipamentului dacă sistemul nu este proiectat pentru acel filtru.
Din acest motiv, trebuie utilizate clasele şi configuraţiile compatibile cu recuperatorul, conform documentaţiei producătorului.
Ventilarea influenţează bilanţul de umiditate deoarece aerul interior este evacuat şi înlocuit cu aer exterior, care poate avea alte caracteristici de temperatură şi conţinut de vapori de apă.
Efectul nu este acelaşi în toate anotimpurile şi nici pentru toate tipurile de recuperatoare.
Unele schimbătoare sunt concepute în principal pentru transferul de căldură sensibilă, în timp ce alte tehnologii pot permite şi transferul unei părţi din umiditate între fluxurile de aer.
De aceea, un recuperator nu trebuie prezentat ca un dispozitiv care „ţine umiditatea la nivelul ideal”. Comportamentul trebuie evaluat în funcţie de tehnologia echipamentului şi condiţiile din clădire.
În regim de răcire, aerul condiţionat poate elimina umiditate din aer atunci când vaporii de apă condensează pe schimbătorul rece al unităţii interioare.
Dezumidificarea efectivă depinde de temperatura şi umiditatea aerului, regimul de funcţionare, caracteristicile echipamentului şi sarcina termică a spaţiului.
Prin urmare, aerul condiţionat poate contribui la controlul umidităţii în timpul răcirii, dar nu trebuie presupus că va menţine automat o anumită umiditate relativă în orice condiţii.
Confortul interior nu este determinat doar de temperatura afişată de termostat.
Temperatura aerului, temperaturile suprafeţelor, umiditatea, viteza aerului, distribuţia acestuia, îmbrăcămintea, activitatea persoanelor şi calitatea aerului pot influenţa percepţia de confort.
Aerul condiţionat poate avea un rol direct în controlul temperaturii. Recuperatorul are un rol direct în ventilare şi poate reduce penalizarea energetică asociată introducerii aerului exterior.
De aceea, cele două sisteme contribuie la componente diferite ale confortului interior.
Ventilarea unei clădiri implică un schimb de aer cu exteriorul. În sezonul rece, aerul interior încălzit este evacuat, iar aerul exterior introdus trebuie adus către condiţiile necesare spaţiului.
Un recuperator poate transfera o parte din energia aerului evacuat către aerul introdus, reducând astfel sarcina termică asociată ventilării comparativ cu o situaţie echivalentă fără recuperarea acelei energii.
Aceasta nu înseamnă că orice recuperator generează automat aceeaşi economie de energie sau aceeaşi reducere a facturii.
Rezultatul depinde de performanţa echipamentului, debitul de aer, temperaturile interioare şi exterioare, etanşeitatea şi caracteristicile clădirii, regimul de funcţionare şi sistemul de încălzire.
Da. Ventilatoarele, electronica de control şi eventualele componente auxiliare ale sistemului necesită energie electrică.
Consumul nu trebuie redus la o valoare universală, deoarece diferă între echipamente şi se modifică în funcţie de debit, treapta de funcţionare, rezistenţa reţelei de ventilare, starea filtrelor şi funcţiile active.
Din punct de vedere energetic, trebuie analizat raportul dintre energia necesară funcţionării sistemului şi energia termică recuperată în condiţiile reale de exploatare.
Nu. Eficienţa recuperării termice şi consumul electric al ventilatoarelor sunt indicatori diferiţi.
Un echipament poate avea performanţe bune de recuperare a căldurii, dar evaluarea energetică trebuie să ţină cont şi de energia necesară pentru deplasarea aerului prin echipament, filtre şi reţeaua de distribuţie.
De aceea, atunci când compari recuperatoare, nu este suficient să alegi modelul care afişează cel mai mare procent asociat recuperării.
Trebuie analizate performanţele la debitul de aer relevant pentru locuinţă, precum şi consumul ventilatoarelor, presiunea disponibilă, filtrarea, nivelul acustic şi condiţiile în care sunt declarate valorile.
Eficienţa recuperării descrie performanţa schimbului termic dintre fluxul de aer evacuat şi cel introdus în anumite condiţii de testare sau funcţionare.
Acest indicator nu trebuie confundat direct cu procentul de reducere a facturii pentru încălzire.
Necesarul energetic total al unei clădiri include mai mult decât pierderile asociate ventilării. Există transfer termic prin pereţi, acoperiş, pardoseală şi ferestre, infiltraţii, aporturi solare şi interne, precum şi pierderi şi consumuri asociate instalaţiilor.
Un procent ridicat de recuperare a căldurii nu înseamnă că factura totală pentru încălzire se reduce cu acelaşi procent.
În perioadele în care aerul exterior este mai cald decât aerul interior, un schimbător poate permite transferul unei părţi din energia termică de la aerul introdus către aerul evacuat, în funcţie de tipul sistemului şi de condiţiile de funcţionare.
Acest proces poate limita sarcina asociată ventilării, dar nu înseamnă că recuperatorul produce răcire activă.
De asemenea, atunci când condiţiile exterioare sunt favorabile, anumite sisteme pot utiliza un mod de bypass pentru a limita transferul prin schimbător şi a introduce aer exterior fără recuperarea termică obişnuită.
Existenţa, automatizarea şi logica funcţiei de bypass trebuie verificate pentru modelul concret.
Da, cele două sisteme pot avea roluri complementare.
Dacă ventilarea este necesară în timp ce aerul exterior este mai cald decât interiorul, recuperarea de energie poate reduce, în anumite condiţii, sarcina termică asociată aerului proaspăt introdus.
Aerul condiţionat rămâne însă responsabil pentru răcirea activă necesară spaţiului.
Nu trebuie stabilit un procent universal privind cât din sarcina aerului condiţionat este preluată de recuperator. Acest lucru depinde de debitul de ventilare, temperaturi, umiditate, performanţa recuperatorului şi sarcina termică totală a clădirii.
O comparaţie directă a consumului electric poate fi înşelătoare deoarece echipamentele îndeplinesc funcţii diferite.
Recuperatorul utilizează energie pentru deplasarea controlată a aerului şi recuperarea pasivă a unei părţi din energia termică dintre cele două fluxuri. Aerul condiţionat utilizează un circuit frigorific pentru a transfera activ căldura între interior şi exterior.
Consumul fiecăruia depinde de model, capacitate, regim de funcţionare şi condiţiile reale de utilizare.
Mai util decât întrebarea „care consumă mai puţin?” este să verifici ce serviciu energetic primeşti pentru acel consum: ventilare controlată în cazul recuperatorului şi răcire sau încălzire activă în cazul aparatului de aer condiţionat.
Nu. Consumul electric al ventilatoarelor reprezintă doar o parte a analizei.
Pentru evaluarea beneficiului energetic trebuie luate în considerare energia recuperată, debitul de ventilare, condiţiile climatice, perioada de funcţionare, caracteristicile clădirii şi eficienţa sistemului care ar fi trebuit să încălzească sau să răcească aerul exterior introdus fără recuperare.
Din acest motiv, nu este corect să se promită o economie financiară fixă doar pe baza puterii electrice a recuperatorului sau a unui procent declarat de recuperare.
Reducerea schimbului de aer nu trebuie tratată ca metodă de economisire fără a lua în calcul cerinţele de ventilare şi calitatea aerului interior.
În clădirile bine etanşate, schimbul necontrolat de aer prin infiltraţii poate fi redus, ceea ce face şi mai importantă existenţa unei strategii corecte de ventilare.
Scopul recuperării de căldură este tocmai acela de a permite ventilarea necesară reducând pierderea energetică asociată schimbului de aer.
Dacă obiectivul principal este introducerea controlată a aerului exterior şi evacuarea aerului interior, trebuie analizată o soluţie de ventilare.
Dacă obiectivul este reducerea temperaturii unei încăperi în perioadele calde, trebuie analizată o soluţie de climatizare cu capacitatea corespunzătoare sarcinii termice.
Dacă locuinţa are ambele necesităţi, recuperatorul şi aerul condiţionat pot funcţiona complementar, fiecare îndeplinind rolul pentru care a fost proiectat.
Calitatea aerului şi temperatura nu trebuie tratate ca aceeaşi problemă. O locuinţă poate avea temperatura corectă, dar ventilare insuficientă, sau poate fi bine ventilată, dar prea caldă. Proiectarea corectă porneşte de la identificarea separată a celor două necesităţi.
În partea următoare analizăm cum alegi soluţia potrivită pentru apartament sau casă, când are sens un recuperator centralizat sau descentralizat şi ce criterii trebuie evaluate înainte de alegerea sistemului.
Alegerea nu trebuie făcută pornind de la ideea că unul dintre sisteme este superior celuilalt. Primul pas este identificarea problemei pe care vrei să o rezolvi.
Dacă locuinţa are nevoie de un schimb controlat de aer, trebuie analizată ventilarea. Dacă problema este supraîncălzirea şi ai nevoie de reducerea activă a temperaturii, trebuie analizată climatizarea. Dacă există ambele necesităţi, cele două sisteme pot fi proiectate să funcţioneze complementar.
Recuperatorul se alege în primul rând după necesarul de ventilare, iar aerul condiţionat după sarcina termică a spaţiului.
Un sistem de ventilare cu recuperare de căldură poate fi relevant atunci când locuinţa are nevoie de ventilare controlată şi se doreşte limitarea pierderilor energetice asociate schimbului de aer.
Necesitatea poate deveni mai evidentă în clădirile cu anvelopă bine etanşată, unde schimbul de aer prin infiltraţii este redus. Ferestrele performante şi lucrările de etanşare pot contribui la eficienţa energetică, dar trebuie analizat separat modul în care este asigurată ventilarea necesară spaţiilor ocupate.
Recuperatorul poate fi luat în calcul şi atunci când deschiderea frecventă a ferestrelor este dificilă sau nedorită din cauza zgomotului exterior, prafului, polenului sau altor condiţii locale. În aceste situaţii trebuie analizată şi capacitatea reală de filtrare a sistemului ales.
Aerul condiţionat devine relevant atunci când locuinţa are o sarcină de răcire care produce temperaturi interioare peste nivelul de confort dorit.
Supraîncălzirea poate fi influenţată de mai mulţi factori:
Din acest motiv, necesitatea aerului condiţionat nu trebuie stabilită printr-un prag universal al temperaturii exterioare.
Două locuinţe aflate în aceeaşi localitate pot avea sarcini de răcire foarte diferite.
Nu. Suprafaţa poate fi utilizată pentru o orientare preliminară, dar nu descrie singură necesarul de răcire.
Două camere cu aceeaşi suprafaţă pot necesita capacităţi diferite dacă una are suprafeţe vitrate mari şi expunere solară puternică, iar cealaltă este bine protejată şi are aporturi termice mai mici.
Dimensionarea trebuie raportată la sarcina termică a spaţiului şi la condiţiile reale de utilizare.
O capacitate mai mare nu este automat mai bună. Echipamentul trebuie selectat corespunzător aplicaţiei şi condiţiilor în care va funcţiona.
Nici recuperatorul nu trebuie ales exclusiv după suprafaţa în metri pătraţi.
Un criteriu esenţial este debitul de ventilare necesar. Acesta trebuie stabilit în funcţie de caracteristicile şi utilizarea spaţiului, ocupare, distribuţia încăperilor şi cerinţele aplicabile proiectului.
În cazul unui sistem centralizat trebuie analizată şi reţeaua de distribuţie a aerului, inclusiv traseele, pierderile de presiune, poziţia gurilor de introducere şi extracţie, echilibrarea debitelor şi nivelul acustic.
Un recuperator capabil să ofere un debit maxim mare nu este automat alegerea corectă. Contează comportamentul sistemului la debitul real necesar locuinţei.
Sistemele de ventilare cu recuperare pot fi realizate în configuraţii diferite. Două dintre soluţiile întâlnite sunt ventilarea centralizată şi ventilarea descentralizată.
Într-un sistem centralizat, o unitate deserveşte mai multe spaţii prin intermediul unei reţele de distribuţie a aerului.
Într-o soluţie descentralizată, una sau mai multe unităţi sunt instalate local pentru a deservi anumite încăperi sau zone, fără o reţea extinsă de tubulatură similară unui sistem centralizat.
Alegerea depinde de clădire şi de posibilităţile reale de instalare.
Ventilarea centralizată poate fi analizată în special atunci când distribuţia aerului poate fi integrată corespunzător în clădire.
Într-o construcţie nouă sau într-o renovare amplă, traseele pot fi prevăzute din etapa de proiectare, ceea ce permite coordonarea lor cu instalaţiile, tavanele, structura şi finisajele.
Avantajul principal nu este simplul fapt că există o singură unitate, ci posibilitatea de a proiecta ventilarea mai multor încăperi ca un sistem integrat.
Pentru rezultate bune trebuie însă dimensionate şi echilibrate corect debitele şi reţeaua de distribuţie.
O soluţie descentralizată poate fi relevantă atunci când instalarea unei reţele extinse de tubulatură este dificilă sau ar necesita intervenţii majore asupra locuinţei.
Acest lucru poate apărea în apartamente deja finisate sau în renovări în care nu există spaţiul necesar pentru traseele unui sistem centralizat.
Totuşi, „descentralizat” nu înseamnă automat „mai simplu în orice situaţie”. Trebuie analizate poziţionarea unităţilor, traversarea pereţilor exteriori, alimentarea electrică, zgomotul, debitele necesare, evacuarea şi introducerea aerului, precum şi modul în care mai multe unităţi deservesc locuinţa.
Nu trebuie presupus acest lucru.
Capacitatea unui echipament de a contribui la ventilarea unei locuinţe depinde de debit, poziţionare, distribuţia încăperilor, transferul aerului între spaţii şi modul de funcţionare al sistemului.
Într-o locuinţă cu mai multe camere, trebuie analizat traseul aerului prin întregul spaţiu, nu doar debitul declarat al unei singure unităţi.
Un debit suficient la nivelul echipamentului nu garantează automat că aerul este distribuit corespunzător în toate încăperile.
Ventilarea trebuie analizată la nivelul întregii locuinţe.
Într-un sistem centralizat, proiectarea urmăreşte introducerea şi extracţia aerului în spaţiile corespunzătoare şi asigurarea transferului necesar între încăperi.
Configuraţia concretă depinde de proiect şi de cerinţele aplicabile. Nu este corect să se stabilească o schemă universală fără a analiza compartimentarea şi utilizarea spaţiilor.
Uşile, golurile de transfer şi alte elemente ale clădirii pot influenţa circulaţia aerului între încăperi şi trebuie luate în calcul în proiectarea sistemului.
Comparaţia dintre echipamente trebuie făcută la condiţiile relevante pentru proiect, nu doar după un singur indicator din prezentarea comercială.
Printre criteriile importante se numără:
Valorile trebuie comparate în condiţii de funcţionare comparabile şi raportate la debitul necesar proiectului.
La o unitate descentralizată sunt importante atât performanţele echipamentului, cât şi modul în care acesta poate fi integrat în încăperea respectivă.
Trebuie analizate:
Înainte de achiziţie trebuie verificat dacă echipamentul poate asigura rolul prevăzut în strategia de ventilare a locuinţei.
Dacă este necesară răcirea mai multor încăperi, trebuie analizată configuraţia sistemului de climatizare separat de sistemul de ventilare.
Un sistem split deserveşte în mod obişnuit o unitate interioară printr-o unitate exterioară. Într-un sistem multisplit, mai multe unităţi interioare compatibile pot fi conectate la o unitate exterioară, în limitele şi combinaţiile prevăzute de producător.
Alegerea nu trebuie făcută doar după numărul de unităţi exterioare dorit. Contează sarcina fiecărei camere, simultaneitatea, capacităţile disponibile în diferite regimuri, traseele frigorifice, condiţiile de montaj şi compatibilitatea exactă a unităţilor.
Uneori aerul răcit poate circula şi către spaţii adiacente, dar acest lucru nu înseamnă că un aparat instalat într-o cameră va asigura automat controlul corespunzător al temperaturii în toate încăperile locuinţei.
Pereţii, uşile, geometria spaţiului, sarcinile termice diferite şi distribuţia aerului influenţează rezultatul.
Dacă se doreşte control termic în mai multe camere, soluţia trebuie analizată pentru fiecare zonă şi pentru modul în care acestea sunt utilizate.
Într-un apartament existent, posibilităţile de instalare pot influenţa puternic alegerea.
Dacă nu există spaţiu pentru distribuţia unui sistem centralizat de ventilare, pot fi analizate soluţii descentralizate. Dacă există probleme de supraîncălzire, climatizarea trebuie dimensionată separat.
Nu există însă regula că apartamentul trebuie să folosească recuperatoare descentralizate şi casa un sistem centralizat. Ambele soluţii trebuie evaluate în funcţie de clădire.
Într-o construcţie nouă există avantajul că ventilarea, climatizarea, încălzirea şi celelalte instalaţii pot fi analizate înainte de realizarea finisajelor.
Acest lucru permite rezervarea spaţiilor pentru echipamente şi trasee, alegerea poziţiilor de introducere şi extracţie a aerului şi coordonarea instalaţiilor între ele.
Este şi momentul potrivit pentru a analiza protecţia solară, anvelopa şi suprafeţele vitrate, deoarece reducerea sarcinii termice a clădirii poate influenţa dimensionarea ulterioară a sistemului de climatizare.
O instalaţie HVAC bine proiectată începe cu necesarul clădirii, nu cu alegerea unui aparat din catalog.
Nu poate fi stabilit doar din nivelul de izolaţie.
O clădire performantă energetic poate avea un necesar redus de încălzire şi răcire, dar poate continua să primească aporturi importante de căldură prin ferestre, radiaţie solară, ocupare şi echipamente.
Necesitatea răcirii trebuie determinată prin evaluarea sarcinii termice şi a condiţiilor de confort urmărite.
Recuperarea de energie poate reduce sarcina asociată ventilării, dar nu elimină automat celelalte surse de căldură.
Nu, dacă locuinţa are nevoie de ventilare mecanică.
Un sistem split obişnuit poate răci sau încălzi aerul recirculat, dar această funcţie nu înlocuieşte introducerea controlată a aerului exterior.
Prin urmare, instalarea unui aparat de aer condiţionat nu trebuie interpretată automat ca rezolvare a necesarului de ventilare.
Prioritatea trebuie stabilită după problema reală a locuinţei.
Dacă supraîncălzirea produce un disconfort important, răcirea activă poate deveni prioritară. Dacă problema principală este ventilarea insuficientă într-o locuinţă foarte etanşă, trebuie analizată prioritar soluţia de ventilare.
Este util ca investiţia să fie planificată astfel încât instalarea unui sistem să nu facă inutil de dificilă integrarea ulterioară a celuilalt.
Într-o renovare sau construcţie nouă, această planificare este deosebit de importantă pentru trasee, alimentări, drenaje, poziţionarea echipamentelor şi spaţiile necesare pentru mentenanţă.
Înainte de a compara modele, stabileşte ce trebuie să facă instalaţia.
Pentru ventilare, întrebarea este: ce debit de aer este necesar şi cum va fi distribuit corect în locuinţă?
Pentru climatizare, întrebarea este: care este sarcina termică a fiecărei zone şi ce capacitate trebuie să asigure sistemul în condiţiile reale de utilizare?
Doar după stabilirea acestor cerinţe are sens comparaţia dintre echipamente.
Nu alegi între recuperator şi aer condiţionat după aceeaşi fişă de criterii. Alegi recuperatorul pentru necesarul de ventilare şi aerul condiţionat pentru necesarul de climatizare, iar într-o locuinţă care are nevoie de ambele funcţii cele două sisteme trebuie gândite împreună.
În partea următoare analizăm cum funcţionează recuperatorul de căldură împreună cu aerul condiţionat, ce greşeli trebuie evitate când sunt instalate în aceeaşi locuinţă, cum se întreţin şi care este checklistul final pentru alegerea corectă.
Da. În multe locuinţe, utilizarea ambelor sisteme este justificată tocmai pentru că ele îndeplinesc funcţii diferite.
Recuperatorul asigură ventilarea controlată şi recuperează o parte din energia asociată aerului evacuat, iar aerul condiţionat asigură răcirea activă şi, în cazul echipamentelor reversibile, poate asigura şi încălzirea.
Nu este necesar ca unul dintre sisteme să îl înlocuiască pe celălalt. Atunci când clădirea are nevoie atât de ventilare, cât şi de climatizare, recuperatorul şi aerul condiţionat pot funcţiona complementar.
În sezonul cald, aerul condiţionat poate prelua sarcina de răcire a încăperilor, în timp ce sistemul de ventilare continuă să introducă aer exterior şi să evacueze aer interior.
Dacă aerul exterior este mai cald decât cel interior, recuperarea de energie poate limita, în anumite condiţii, sarcina termică asociată aerului proaspăt introdus.
Această contribuţie nu trebuie confundată cu producerea de răcire. Recuperatorul nu preia automat sarcina termică generată de radiaţia solară, persoane, echipamente şi celelalte surse de căldură din clădire.
Aerul condiţionat rămâne sistemul care realizează răcirea activă necesară spaţiului.
Anumite recuperatoare dispun de o funcţie de bypass care permite aerului să ocolească parţial sau total schimbătorul în anumite condiţii de funcţionare.
Această funcţie poate fi utilă atunci când recuperarea termică nu este dorită. De exemplu, dacă aerul exterior este mai favorabil pentru răcirea pasivă a clădirii decât aerul interior, sistemul poate utiliza aerul exterior fără transferul termic obişnuit prin schimbător, dacă echipamentul şi logica sa de control permit acest lucru.
Bypass-ul nu trebuie confundat cu aerul condiţionat. El nu produce activ aer rece şi nu garantează atingerea unei temperaturi interioare stabilite.
Existenţa bypass-ului, modul de acţionare şi condiţiile în care acesta funcţionează trebuie verificate în documentaţia recuperatorului.
În anumite condiţii, recuperarea de energie poate reduce partea din sarcina termică asociată ventilării.
Acest lucru nu permite însă stabilirea unui procent universal de reducere a consumului aparatului de aer condiţionat.
Rezultatul depinde de debitul de ventilare, temperaturile şi umiditatea aerului, performanţa schimbătorului, condiţiile exterioare, sarcina termică a clădirii şi modul în care sunt exploatate cele două sisteme.
Recuperatorul poate ajuta sistemul de climatizare prin gestionarea mai eficientă energetic a ventilării, dar nu trebuie prezentat ca un înlocuitor pentru capacitatea de răcire necesară clădirii.
În sezonul rece, sistemul de ventilare evacuează aer interior şi introduce aer exterior. Prin schimbătorul recuperatorului, o parte din energia termică a aerului evacuat poate fi transferată aerului introdus.
Astfel, sistemul de încălzire nu trebuie să compenseze integral diferenţa termică pe care ar produce-o introducerea aceluiaşi debit de aer exterior fără recuperare.
Dacă aparatul de aer condiţionat reversibil este utilizat şi pentru încălzire, acesta poate asigura o parte sau întregul necesar de încălzire pentru zona deservită, în funcţie de dimensionare, condiţiile exterioare şi caracteristicile echipamentului.
Și în această configuraţie funcţiile rămân distincte: recuperatorul gestionează ventilarea, iar sistemul de climatizare furnizează activ energia necesară pentru controlul temperaturii.
Nu neapărat. Două sisteme pot funcţiona complementar în aceeaşi locuinţă fără să fie conectate direct unul la celălalt.
Un sistem de ventilare poate avea propria distribuţie şi automatizare, iar aparatele de aer condiţionat pot funcţiona independent pentru controlul temperaturii în zonele deservite.
Există şi sisteme HVAC cu niveluri mai avansate de integrare şi control, însă posibilităţile trebuie verificate pentru echipamentele concrete.
Nu trebuie presupus că orice recuperator poate comunica direct cu orice aparat de aer condiţionat sau cu orice sistem de automatizare.
Nu trebuie presupus că reţeaua de ventilare poate fi utilizată automat şi pentru distribuţia răcirii sau încălzirii.
Un sistem de ventilare este dimensionat pentru debitele şi presiunile necesare schimbului de aer, în timp ce un sistem de climatizare cu distribuţie prin aer poate necesita alte debite, alte secţiuni ale conductelor şi alte condiţii de funcţionare.
Dacă se doreşte integrarea tratării termice şi a ventilării într-un sistem comun, aceasta trebuie proiectată ca atare.
Faptul că două instalaţii folosesc aerul ca mediu de distribuţie nu înseamnă că tubulaturile lor sunt automat interschimbabile.
Poziţionarea gurilor de introducere şi extracţie ale sistemului de ventilare şi poziţionarea unităţilor interioare de climatizare trebuie analizate împreună cu geometria încăperilor.
Distribuţia aerului trebuie să evite situaţiile în care fluxurile produc zone de disconfort, curenţi de aer nedoriţi sau o circulaţie necorespunzătoare prin încăpere.
Nu există o distanţă universală care poate fi aplicată tuturor instalaţiilor. Poziţiile depind de debite, tipul terminalelor, caracteristicile unităţii de climatizare, compartimentare şi condiţiile de montaj.
Nu în mod automat.
Aerul condiţionat şi recuperatorul pot utiliza sisteme de control diferite. Posibilitatea unei automatizări comune depinde de interfeţele şi protocoalele disponibile pentru echipamentele respective.
Chiar şi atunci când există integrare într-un sistem smart home sau într-un sistem de management al clădirii, trebuie stabilită o logică de control adecvată.
Ventilarea nu trebuie oprită automat doar pentru că temperatura interioară a ajuns la valoarea dorită, deoarece necesarul de aer proaspăt şi necesarul termic sunt două cerinţe diferite.
Un senzor de CO₂ poate fi utilizat ca indicator al ocupării şi al necesarului de ventilare în anumite strategii de control.
Dacă recuperatorul şi automatizarea permit controlul în funcţie de acest parametru, debitul de ventilare poate fi adaptat în limitele şi după logica prevăzute pentru sistem.
Totuşi, CO₂ nu reprezintă singurul indicator al calităţii aerului interior. Umiditatea, particulele şi alţi contaminanţi pot necesita o abordare diferită.
Funcţiile de control pe baza senzorilor trebuie verificate pentru modelul concret de recuperator şi pentru sistemul de automatizare utilizat.
Nu trebuie stabilită o regulă universală de funcţionare identică pentru toate locuinţele.
Strategia de ventilare trebuie să ţină cont de ocupare, utilizarea spaţiilor, necesarul de aer şi posibilităţile de control ale sistemului.
Unele instalaţii pot funcţiona la debite diferite în funcţie de perioadă sau de cererea detectată de senzori. Alte sisteme pot utiliza programe şi moduri de funcţionare specifice.
Important este ca reducerea debitului sau modificarea programului să nu compromită ventilarea necesară spaţiilor ocupate.
Nici în cazul climatizării nu există o strategie universală.
Funcţionarea depinde de sarcina termică, temperatura dorită, caracteristicile clădirii, capacitatea aparatului şi modul său de control.
Un sistem inverter îşi poate adapta capacitatea în limitele sale de funcţionare, însă comportamentul concret depinde de echipament şi de condiţiile din spaţiu.
Nu trebuie presupus că pornirea şi oprirea manuală repetată sau, dimpotrivă, funcţionarea continuă reprezintă automat cea mai eficientă strategie pentru orice instalaţie.
Întreţinerea unui recuperator poate include verificarea şi înlocuirea filtrelor, curăţarea elementelor accesibile prevăzute de producător şi verificarea componentelor sistemului conform documentaţiei echipamentului.
În cazul unui sistem centralizat trebuie luată în considerare şi starea reţelei de distribuţie, a terminalelor, a evacuării condensului şi a celorlalte componente relevante instalaţiei.
Nu trebuie stabilit un interval universal pentru curăţarea sau înlocuirea filtrelor. Frecvenţa depinde de recomandările producătorului, mediul exterior, gradul de utilizare şi nivelul de încărcare al filtrelor.
Un filtru foarte încărcat poate creşte rezistenţa la curgerea aerului şi poate influenţa debitul şi funcţionarea sistemului.
Întreţinerea aparatului de aer condiţionat trebuie realizată conform documentaţiei producătorului şi condiţiilor de exploatare.
Filtrele şi componentele accesibile utilizatorului trebuie întreţinute numai conform instrucţiunilor modelului. Operaţiunile asupra circuitului frigorific, componentelor electrice interne sau altor elemente care necesită competenţe tehnice trebuie efectuate de personal calificat.
Nu există un interval unic de service care să poată fi aplicat tuturor aparatelor şi tuturor condiţiilor de utilizare.
Nu trebuie tratat ca un consumabil care se completează în mod normal la intervale regulate.
Circuitul frigorific este proiectat să funcţioneze cu cantitatea corespunzătoare de agent frigorific prevăzută pentru instalaţie.
Dacă este identificată o cantitate insuficientă ca urmare a unei pierderi, trebuie investigată cauza şi realizate operaţiunile necesare de către personal calificat, conform cerinţelor aplicabile şi documentaţiei echipamentului.
O simplă „încărcare cu freon” fără investigarea motivului pentru care agentul frigorific lipseşte nu trebuie prezentată ca operaţiune normală de întreţinere.
Nu există o durată de viaţă universală care să poată fi garantată pentru niciuna dintre cele două categorii de echipamente.
Durabilitatea depinde de construcţia produsului, dimensionare, condiţiile de funcţionare, calitatea instalării, întreţinere, mediul în care funcţionează şi disponibilitatea pieselor şi serviciilor necesare.
Din acest motiv, alegerea nu trebuie făcută pe baza unor afirmaţii generale de tipul „recuperatorul durează un anumit număr de ani” sau „compresorul trebuie înlocuit după o anumită perioadă”.
O comparaţie corectă nu trebuie limitată la preţul de achiziţie al echipamentului.
Pentru un sistem de ventilare pot fi relevante echipamentul, proiectarea, instalarea, reţeaua de distribuţie dacă există, accesoriile, automatizarea, filtrele, energia electrică şi întreţinerea.
Pentru climatizare pot fi relevante echipamentele, instalarea, traseele frigorifice şi electrice, evacuarea condensului, energia consumată, întreţinerea şi eventualele intervenţii de service.
Configuraţiile sunt diferite, astfel încât nu este corect să se stabilească o diferenţă universală de cost între recuperator şi aer condiţionat.
Răspunsul depinde de problema pe care trebuie să o rezolvi.
Dacă ai nevoie de ventilare controlată şi de introducerea aerului exterior cu recuperarea unei părţi din energia aerului evacuat, analizează un sistem de ventilare cu recuperare de căldură.
Dacă ai nevoie să reduci activ temperatura interioară, analizează un sistem de aer condiţionat dimensionat pentru sarcina termică a spaţiului.
Dacă locuinţa are nevoie atât de aer proaspăt, cât şi de control activ al temperaturii, nu este necesar să alegi între cele două. Recuperatorul şi aerul condiţionat pot avea roluri complementare într-un sistem HVAC bine proiectat.
Într-o construcţie nouă sau într-o renovare amplă, este util ca ventilarea şi climatizarea să fie analizate din etapa de proiectare. Astfel pot fi stabilite corect traseele, debitele, poziţiile echipamentelor, accesul pentru mentenanţă şi modul în care instalaţiile vor funcţiona împreună.
Într-o locuinţă existentă, alegerea trebuie adaptată posibilităţilor reale de montaj. Un sistem descentralizat poate fi o opţiune pentru ventilare acolo unde tubulatura centralizată este dificil de integrat, iar climatizarea poate fi realizată separat pentru zonele care necesită răcire.
Concluzia este simplă: recuperatorul de căldură şi aerul condiţionat nu sunt alternative directe. Recuperatorul răspunde în principal necesarului de ventilare, aerul condiţionat răspunde necesarului de climatizare, iar atunci când locuinţa are nevoie de ambele funcţii, soluţia corectă poate include ambele sisteme.
